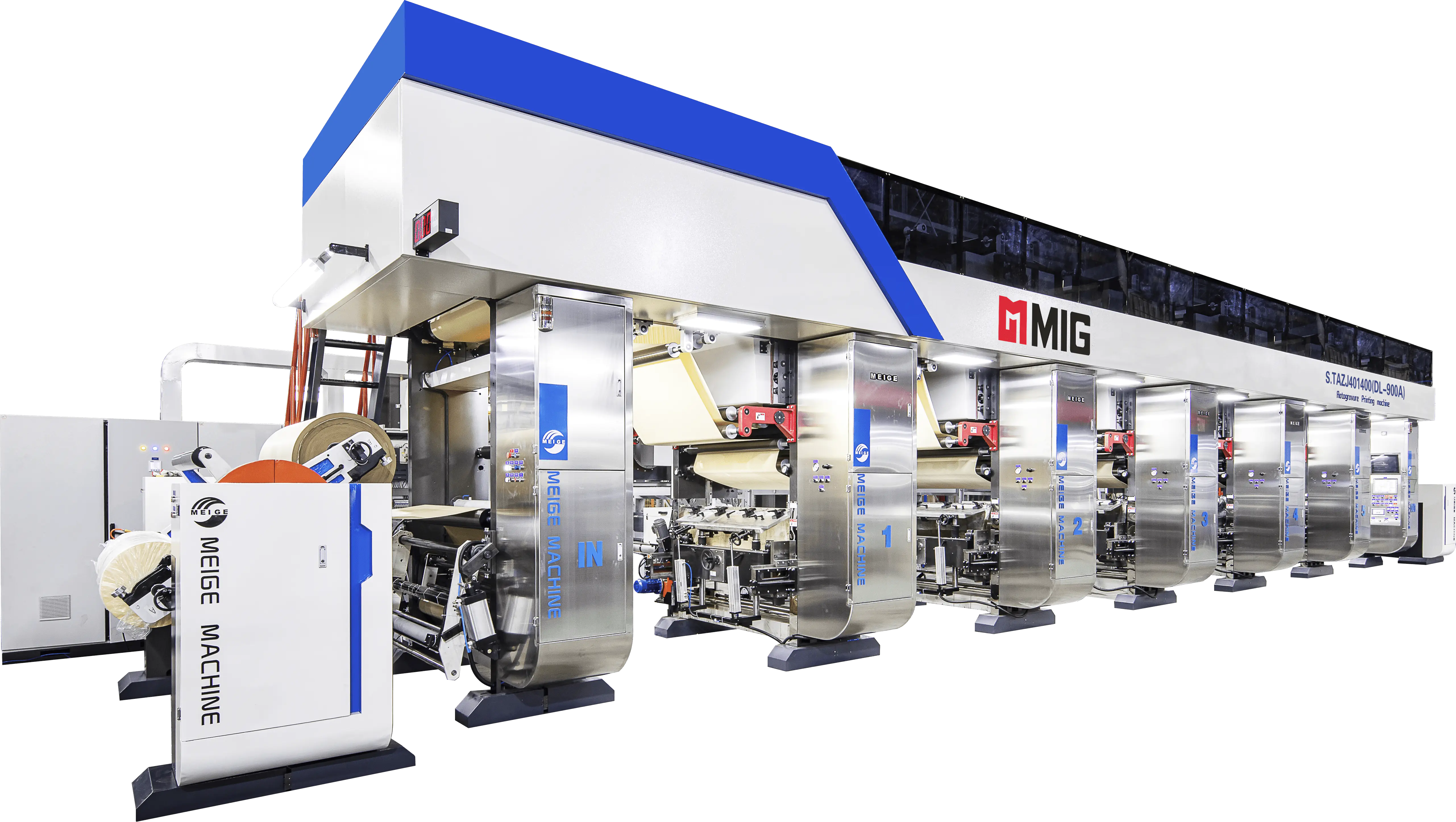

Máquina de impresión de papel PU: impresión por huecograbado y recubrimiento de PU en una línea de producción

Si trabaja cerca de la producción de papel decorativo, la frase papel PU probablemente haya aparecido más de una vez en los últimos dos años. Se refiere a una superficie decorativa impresa que lleva un recubrimiento de poliuretano, y la máquina detrás de ella, una máquina de impresión de papel PU, se encuentra en el punto de encuentro de dos trabajos que solían vivir en edificios separados: la impresión en huecograbado y el recubrimiento.

Nuestra empresa fabrica equipos de huecograbado para materiales decorativos desde 1999, por lo que hemos observado este cambio desde la fábrica y no a través de un folleto. Este artículo explica lo que realmente hace una máquina de impresión de papel PU, cómo se arma la línea y en qué vale la pena pensar antes de especificar una.

¿Qué diferencia al papel PU del papel decorativo común?

El papel decorativo estándar sale de la imprenta como papel impreso. En algún lugar posterior se puede laminar, impregnar con resina o presionar sobre un tablero con adhesivo. El papel PU toma un camino diferente: la superficie impresa recibe una capa de poliuretano durante la producción, por lo que el rollo llega a la siguiente etapa con la mayor parte de su superficie final ya en su lugar.

Ese revestimiento no es decoración por sí mismo. Define la sensación de la hoja al tacto, agrega resistencia a los rayones, la humedad y el desgaste diario que absorben las superficies de los muebles, y permite que el convertidor controle el nivel de brillo en lugar de dejar esa decisión en manos de un laminador. En el caso de paneles en los que la superficie permanece visible, esto es muy importante.

La consecuencia práctica es que ya no se puede juzgar a la imprenta sólo por la nitidez de sus puntos. También debe producir una banda lo suficientemente seca, plana y dimensionalmente estable para que la estación de recubrimiento realice su trabajo correctamente.

Por qué la impresión y el recubrimiento pertenecen a la misma línea

Puedes imprimir en una máquina y recubrir en otra. Muchas fábricas todavía lo hacen. Pero cada vez que un rollo se enrolla, mueve, almacena y desenrolla nuevamente, la banda asume un poco más de riesgo: marcas de tensión, daños en los bordes, polvo y la lenta deriva del registro que se produce al restablecer las condiciones en una segunda máquina.

Ejecutar ambas operaciones en línea elimina esos traspasos. La banda se imprime, se seca y se recubre mientras aún está bajo tensión controlada, por lo que el registro que se establece en las unidades de impresión tiende a mantenerse durante toda la etapa de recubrimiento. Los residuos disminuyen, al igual que el espacio que necesitas.

El recubrimiento también aumenta la demanda de secado. Una capa de poliuretano húmeda necesita un perfil de temperatura bien controlado y suficiente tiempo de permanencia para curar sin ampollas ni atrapamiento de solvente, razón por la cual secciones de recubrimiento y secado de alta resistencia están diseñados en torno a la carga de recubrimiento en lugar de la carga de impresión.

Máquina de recubrimiento e impresión por huecograbado de PU de 5 pies Modelo de doble impresión y recubrimiento para papel decorativo de madera de ingeniería, con diseño de secado de alta resistencia adecuado para cargas de recubrimiento de PU y producción de alta velocidad. Ver producto →

Las estaciones que componen una máquina de impresión de papel PU

Cada línea está configurada de manera diferente, pero la secuencia es prácticamente la misma ya sea que utilice 4 colores o 7. La siguiente tabla muestra las estaciones principales y lo que los compradores generalmente quieren examinar en cada una.

Cómo combinar la máquina con su combinación de productos

No existe una única máquina de impresión de papel PU que se adapte a todas las fábricas, por lo que la conversación sobre las especificaciones es más importante que el catálogo. En nuestra experiencia, cinco variables deciden la mayor parte del resultado:

• Recuento de colores. Cuatro colores cubren muchos patrones de vetas de madera, mientras que seis o siete le brindan la profundidad y la separación de realces que necesitan los papeles para pisos y muebles de alta gama.
• Ancho de la web. Una línea de cuatro pies maneja la mayor parte de la producción estándar; Los formatos más anchos se adaptan a los tamaños de paneles que exigen menos uniones y mayor rendimiento.
• Diámetro del cilindro. Los diámetros más grandes extienden el tiempo entre cambios de grabado y ayudan a mantener la consistencia del patrón en tiradas largas.
• Tipo de unidad. La transmisión electrónica del eje mantiene un registro preciso cuando cambia las longitudes de repetición, mientras que las configuraciones de eje mecánico siguen siendo una opción sólida para un trabajo estable y repetitivo.
• Sistema de tinta. Las tintas a base de agua y solventes exigen cada una su propio enfoque de secado y cilindro, así que decida esto con anticipación en lugar de adaptarlas más tarde.

Impresora de huecograbado ELS de velocidad media-alta de 4 pies serie KL Impresora de huecograbado serie KL de velocidad media-alta para papel decorativo de madera de ingeniería, con sincronización servo completa, cambio automático de material y velocidad de impresión de 200 m/min. Ver producto →

Dónde termina el papel PU

Los usos finales dan forma a las especificaciones más que cualquier ficha técnica. El papel PU suele estar destinado a superficies que una persona ve y toca todos los días: puertas de armarios, frentes de armarios, superficies de escritorios, paneles de mobiliario para tiendas, revestimientos de paredes y revestimientos de suelos laminados.

La veta de la madera sigue siendo el diseño dominante y reproducirla de manera convincente es un trabajo para toda la línea y no para un solo cilindro. Las líneas de veta deben permanecer sincronizadas entre los colores, los reflejos deben ubicarse donde la luz incide sobre la madera real y el revestimiento debe ubicarse encima sin aplanar el efecto. Cuando un decorador pide un papel que parezca roble, nogal o un suave fresno neutro, la respuesta radica en el control del registro y la consistencia del color. Equipos trabajando en Impresión de papel decorativo de panel de gabinete tienden a preocuparse más por la precisión de la repetición, porque una repetición no coincidente es mucho más obvia en un panel de puerta grande que en una muestra pequeña.

El equipo de soporte que nadie presupuesta

Una vez que la línea de impresión y recubrimiento está en funcionamiento, los cuellos de botella se trasladan a algún lugar inesperado, generalmente a los trabajos que ocurren antes y después de la impresión. Los cilindros necesitan lavarse entre cambios de patrón, y hacerlo a mano ralentiza cada cambio. Los cilindros también necesitan un lugar donde vivir; un sistema de almacenamiento que los mantenga protegidos y localizables ahorra más tiempo de lo que la mayoría de la gente espera. La preparación de tinta, el manejo de residuos y la inspección de rollos se encuentran en el mismo camino crítico.

Vale la pena planificarlos desde el principio en lugar de tratarlos como una ocurrencia tardía. La inspección y el rebobinado en particular deciden qué parte de su producción llega al cliente sin quejas, especialmente con superficies recubiertas donde una pequeña marca es mucho más difícil de ocultar.

MF-1400-1650 Máquina Rebobinadora e Inspección Unidad de rebobinado y inspección de calidad postimpresión con gran superficie de observación, corte de bordes opcional y velocidad de rebobinado de hasta 300 m/min. Ver producto →

Preguntas que vale la pena hacer antes de comprometerse

1. ¿Qué número de colores y diámetro de cilindro necesitarán realmente mis diseños principales durante los próximos tres años?
2. ¿La estación de recubrimiento funcionará a la misma velocidad que la prensa o se convertirá en el factor limitante?
3. ¿Cuánto tiempo de cambio debo presupuestar para cada patrón y cómo lo afectará el manejo del cilindro?
4. ¿Qué química de tinta tiene sentido para nuestro mercado y nuestra capacidad de secado?
5. ¿Cómo inspeccionaremos y rebobinaremos los rollos revestidos sin introducir nuevos defectos?
6. ¿Cómo será el soporte del proveedor seis años después, no seis semanas después?

Ninguna de estas preguntas tiene una respuesta universal. Una fábrica que produce papel de grano de madera para pisos laminados tiene un conjunto de prioridades muy diferentes a las de un taller que imprime tiradas cortas de películas especiales para decoración de interiores. Lo que comparten es la necesidad de una línea que se comporte de manera predecible, día tras día, a las velocidades que exige su cartera de pedidos.

Ese es realmente el objetivo de poner la impresión y el recubrimiento de PU en una sola máquina. No se trata de una hoja de especificaciones más larga, sino de menos transferencias, tensión más estable y una superficie acabada que deje la línea lista para la siguiente operación. Si está planificando una línea y desea explicar la configuración en un lenguaje sencillo, siempre estaremos encantados de compartir lo que hemos aprendido en otras plantas de fábrica.
